MEDIKAL
Silikon Patella Üretim Hattı

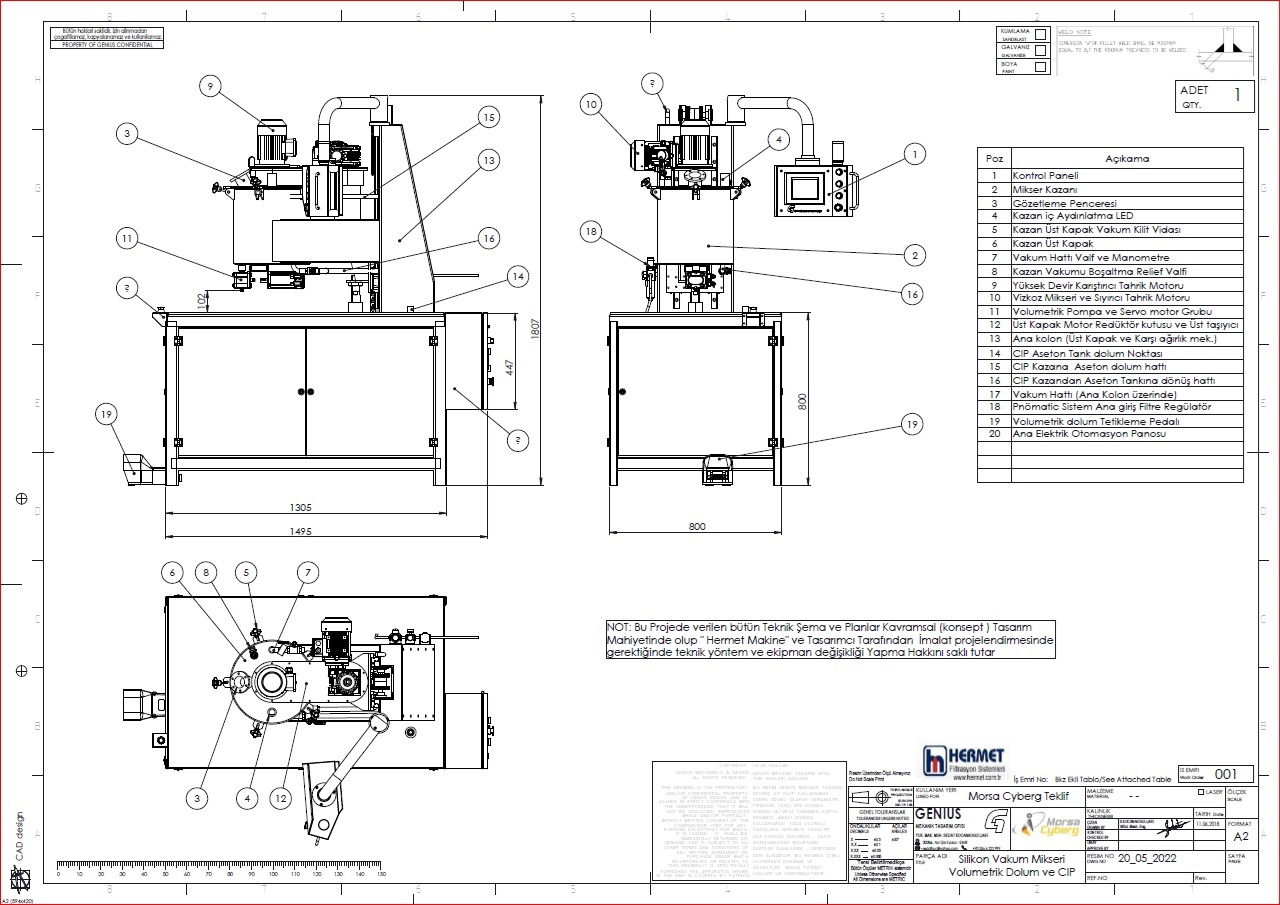

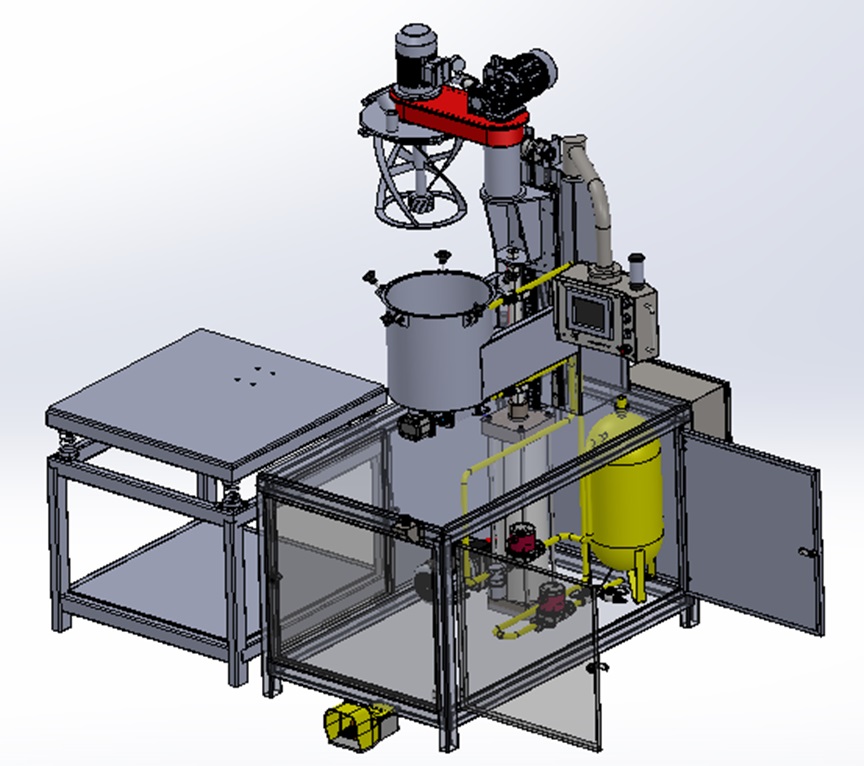

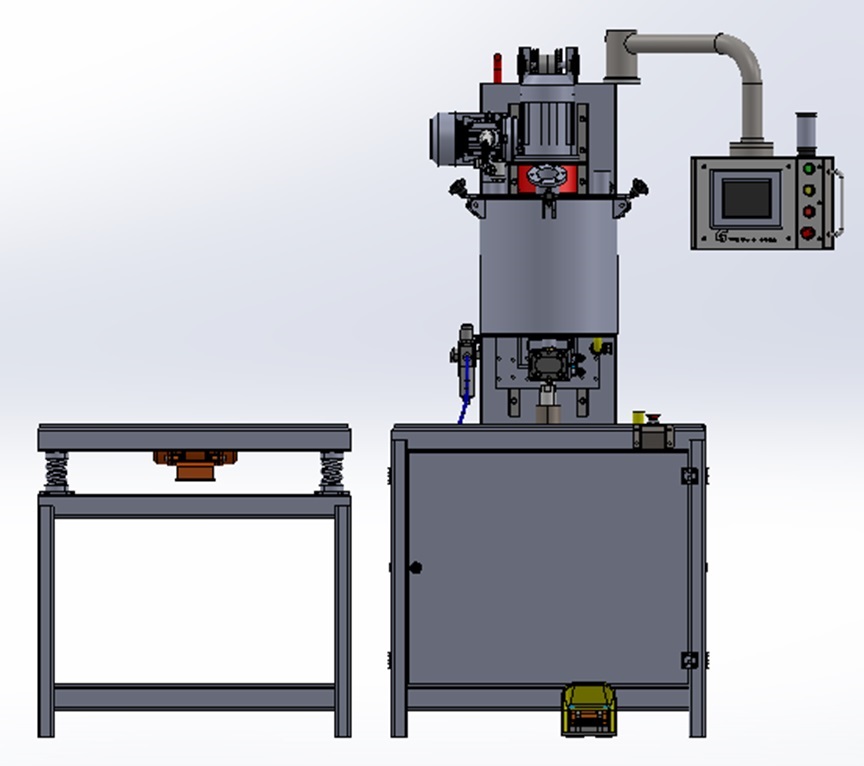

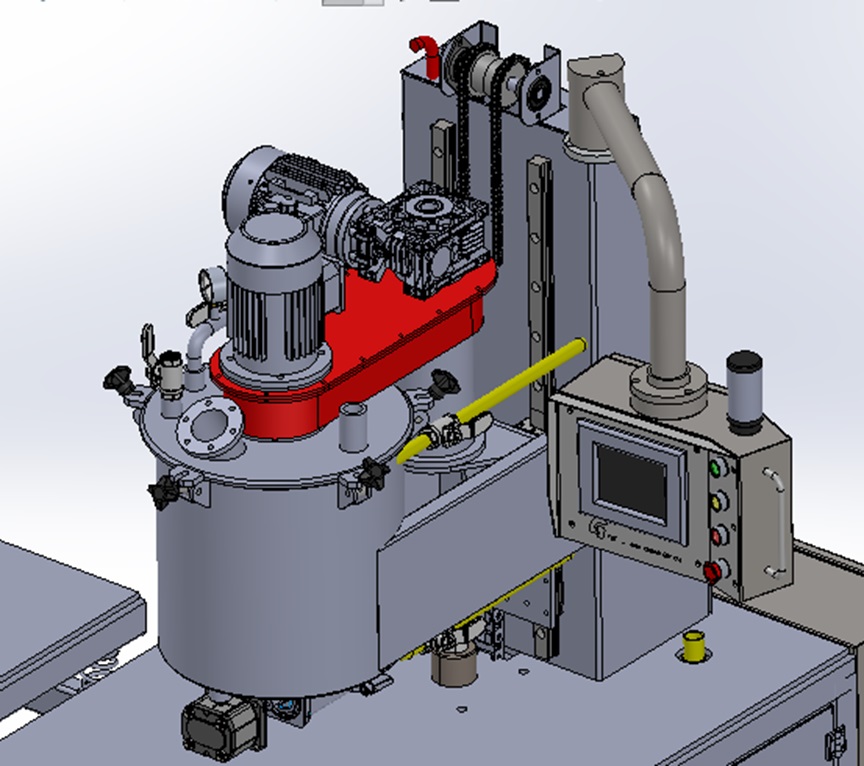

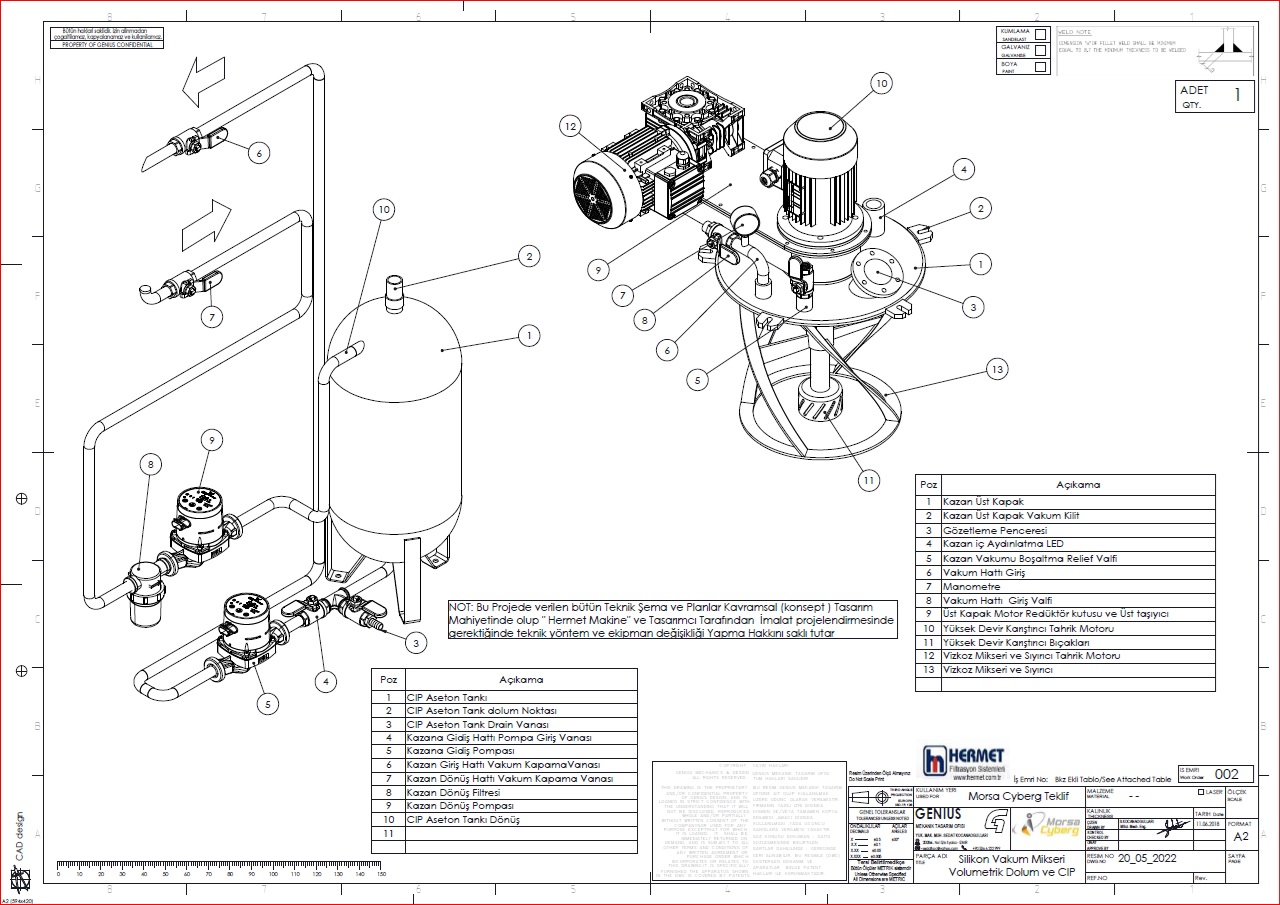

Patella destekli ortopedik dizlik ve çeşitli Alt, üst ekstremite Ortez üretimlerinde kullanılmak üzere silikon Patel üretmek için bir üretim hattı tasarımlandı. İki ve daha fazla komponentli bileşimi vakum altında vizkoziteyi kaldırabilecek High-Shear karışım yapabilen, hazırlanan bileşimi istenilen hacimde otomasyon kontrolü altında kalıplayabilen üretim sonrası solvent tankından CIP prosesi ile bir sonraki üretim sürecine mikser haznesini ve bıçakları kendi kendine temizleyen, temizlemede kullanılan solventi kaba ve ince partikülleri filtre ederek tekrar haznede toplayabilen ve bu sayede atık oluşturmadan pahalı solvent kaybı olmadan üretim yapabilen bir tezgah tasarımı yapılmıştır. Kalıplanan pateller kürleme öncesi kalıp içerisinde oluşabilecek kabarcık gidermek için ek bir vibratör tablası da sisteme dahil edilmiştir. Vibrasyon sonrası tünel kürleme fırınında kürlenerek üretim sonlanır.
Peltier Soğutmalı Tek hazneli Aşı Dispenseri
Aşı Dispenseri Nedir?
Klinik uygulamalarda soğuk zincir kırılmadan muhafaza edilmesi gereken aşıların uygun şartlarda saklandığı, sağlıklı bir S.K.T. kontrolü yapan ve kullanım için istenilen adette aşıyı sağlayan otomatlardır. Bu çalışmada aşıları, serin yerde muhafaza edilemesi gereken diğer medikal ürünlerden ayıran, soğuk zinciri kırmadan ürünü güvenle saklayabilen ve istenilen ürünü seçim butona basarak soğuk hazneden dışarıya verebilen bir dispenser tasarım ve üretimi amaçlanmıştır.
SmartVET R&D kurucusu Akademisyen Dr. Veteriner Kağan Ayanoğlu ile birlikte yapılan çalışmalarda, ilk etapta 10 ayrı aşı tipini çalıştırabilecek bir tasarım üzerinde çalışıldı. Bütün kavramsal ve üretim için yeterli tasarım süreçleri bittikten sonra, cihazın klinik performansını ölçmek için 10 hazneli tasarıma ek olarak bir adet tek hazneli prototip yapılmasına karar verildi. Tek hazneli Prototip çalışması, Ege Üniversitesinde M.Y.O. da bitirme projesi olarak sunulmuş, Hanefi KADAGÖL tarafından prototip üretiminde katkı bulunmuşlardır. Aşağıdaki resimlerde 10 hazneli tasrım ve peltier cihazı görülmektedir.
Soğuk Zincir
Klinik uygulamalarda en önemli husus soğuk zincirin kırılmadığından emin olunmasıdır. Veteriner Kliniklerinde kullanılan coronavirus köpek, nobivac Cat, Biocan C, Toz antibiyotik ve Distile Su vb Ampulleri yaygın olarak ortak buzdolabında saklanır. Aşı harici diğer medikal ürünlerin kullanımı için buzdolabı kapısı sürekli açılıp kapanmaktadır. Bu durum, soğuk zincirin kırılmasına neden olmakta ve saklanan ürünlerin etkinliğini ve güvenliğini olumsuz etkilemektedir.

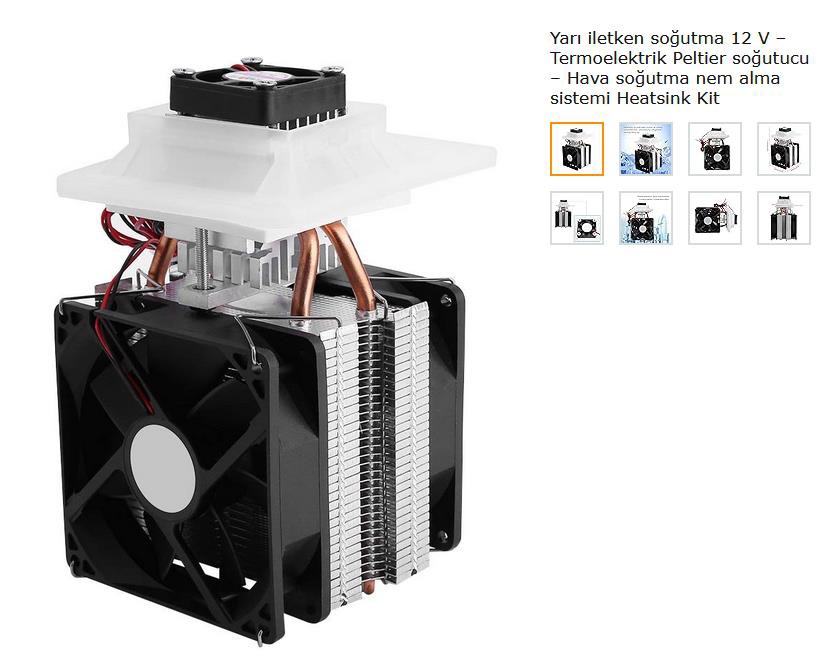

Geliştirdiğimiz tasarımın masaüstünde kullanılabilen az yer kaplayan ve hafif bir ürün olması için yaygın kompresörlü gazlı soğutucu yerine peltier tercih edilmiştir. Bu prototip Cihaz üzerinde biri Peltierin set değerinde çalışmasını kontrol eden sıcaklık kontrol ünitesine ait diğeri hazne iç sıcaklık değerini gösteren 2 ayrı dijital termometre bulunur. Bunlar birbirlerini doğrular. Ölçümlerde K tipi termokupl ile +/-1 derece hassasiyet sağlanmıştır.
Ürün S.K.T. Kontrolü
Medikal Aşılarla ile ilgili ikinci önemli husus ise kullanıma sunulacak olan ürünlerin S.K.T. kontrolünün sağlanmasıdır. Bu tasarımda aşılar operatör tarafından S.K.T. gözle kontrol edilerek yüklenir, ilk giren ilk çıkacağı için ve makineye yeni set halinde aşı yüklerken makineye daha önce yüklenmiş ve içeride son kalan birkaç üründen daha geç S.K.T. tarihli aşıyı veremeyeceği için, uygulamalarda S.K.T. geçmiş aşı kullanılması imkansız hale getirilmiştir.
Hijyen Sağlığı
El ile bulaş riski yoktur. Hekimin kullanacağı aşıyı buzdolabından birçok ürün arasında arayarak almak yerine sadece bir düğmeye basarak istenilen ürün istenilen adette doğrudan eline sağlanacağı için Klinik Uygulamalarda kesinlikle daha üstün bir hijyen kullanım imkanı sunmaktadır.
ElektroKoter Cihazı Ön Panel, Sac Metal Gövde ve Kapak Tasarımı
Koter Nedir?
Koter aleti cerrahi operasyonlarda ve ameliyatlarda kullanılan bir cihazdır. Koterizasyon, kanamayı yakarak durdurmak demektir. Koter cihazı, yüksek frekansta elektrik enerjisi kullanarak dokuyu kesme veya koagüle etme (kanamayı durdurma) amacıyla tasarlanmış tıbbi alettir. Bu cihazlar, dokuda kontrollü bir yanma veya hasar oluşturarak hem cerrahi kesikler yapabilir hem de kanamayı hızla durdurabilir.
Kullanım Alanları;
Koter, hızlı ve etkili bir şekilde kanamayı kontrol altına alabilme yeteneği nedeniyle tercih edilir. Aynı zamanda sterilizasyon sağlar, böylece enfeksiyon riskini azaltır.
SmartVET R&D kurucusu Akademisyen Dr. Veteriner Kağan Ayanoğlu tarafından gelişrtirilmiş olan Koter Cihazının, Prototip çalışmalarına dahil olduk. Cihazın Kullanıcı Ön Yüz model çalışması, Tek Parça olarak Plastik Enjeksiyon Kalıp üretimine bir temel olacak şekilde modellendi. İlk mock-up seriler 3D baskıları alınarak denendi ve nihai bir model karar kılınarak baskısı alındı ve elektronik donanım montajlandı. Ön yüz ile birlikte tüm donanımı taşıyacak Lazer kesim ve abkant bükümle imal bir sac metal Gövde ve Kapak tasarımı da yapıldı. Bu Çalışma sonunda, Cihazın dahili donanımları montaj edilerek çalışan bir Prototip haline getirildi.
3D katı modeli görmek ve Detaylı bilgi için
Biyoindikatör Tüp Dolum Makinesi
Sterilizasyon nedir?
Sterilizasyon, sporlar dahil tüm mikroorganizmaların kesin ölümü veya inaktive olmasıyla ortadan kaldırılması işlemidir. Teşhis ve tedavi amaçlı kullanılan alet ve malzemelerdeki mikroorganizmaların etkisiz hale getirilmesi veya ortadan kaldırılması, çapraz enfeksiyon riskini kontrol etmek açısından çok önemlidir. Sterilizasyon ve dezenfeksiyon, basit işlemler değildir. Sterilite direkt olarak ölçülemediği için validasyon işlemi, biyolojik ve kimyasal indikatörler sayesinde yapılmaktadır.
- Kimyasal indikatörlerde sterilizasyon işlemi ile ilgili sonuçlar hemen belli olur, ancak sterilite hakkında yeterli bilgi vermezler.
- Biyoindikatörler ise sterilizasyon işleminde belirlenmiş koşulların sağlanıp sağlanmadığıyla ilgili bilgi vermektedir.
Biyolojik indikatörler, sterilizasyon hatalarını erken dönemde yakalar ve sterilizasyonla ilgili doğrudan bilgi sağlayarak sterilizasyon işleminin mikroorganizmaların biyolojik ölümü gerçekleştirmede yeterli olup olmadığını gösterir. Yaygın olarak otoklav kullanımı güvencesi biyolojik indikatörlerdir. Sterilizasyon işlem koşullarına dayanıklı canlı mikroorganizma içeren biyoindikatörler, kalitatif test sistemleridir.

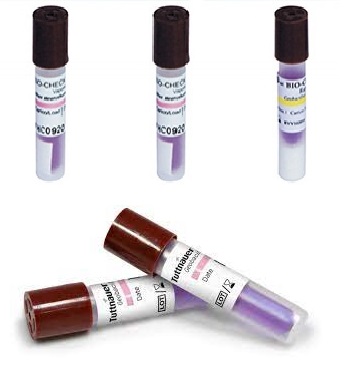

Yaygın olarak Tüp halinde kullanıma sunulan biyolojik indikatör setleri temel olarak üç bileşenden oluşur:
- Biyolojik indikatör: Sterilizasyon işlemi ile bertaraf edilmesi hedeflenen spor ve bakterileri ifade eder. 30mm genişliğinde açılan rulo halindeki non-woven kumaştan 25 mm çapında dairesel şekilde kesilerek tüp içerisine bırakılır. Sterilizasyon işlemine tabii tutulduktan sonra non-woven kumaş üzerine, sterilizasyon yöntemine göre en dayanıklı bakteri sporları ekilir. Geleneksel biyoindikatörler Bacillus veya Geobacillus içeren bakteri sporlarıdır. Yük, malzemeler üzerinde bulunan mikroorganizma (bakteri, mantar vb.) sayısını ifade eder. Standartta yaygın olarak 10^6 yükünde spor içeren biyolojik indikatörler kullanılır.
- Yük göstergesi: Özel ebatlarda üretilen ve 25×5 mm ölçüsünde kesilip tüp içerisine kıvrılarak bırakılan, turnusola benzeyen bir tür kağıttır. Sterilizasyon çevrimi sonrası ölmemiş olan spor ve mikroorganizmaların, bazı özel renklendirme bileşenleri içeren besiyeri ile uygun sıcaklıkta inkübe edilmesi sonucu kağıt üzerinde oluşturduğu renklenme ile çalışır.
- Besiyeri: Cam Ampül halinde tedarik edilir. Doğrudan Tüp içerisine bırakılır. Flakon içerisinde saklanan ve bakteri ile sporların gelişmesi için gerekli besini sağlayan sıvı-jel besi ortamı olup, genellikle belirli oranlarda nişasta veya glukoz gibi şeker bileşenleri içerir ve renklenme oluşturan fenol kırmızısı veya brom krezol moru gibi çeşitli renk indikatörlerini de barındırır. İnkübasyon sonrası yük göstergesi üzerinde oluşan renklenme gözle görülür ve UV cihaz ile okunur.

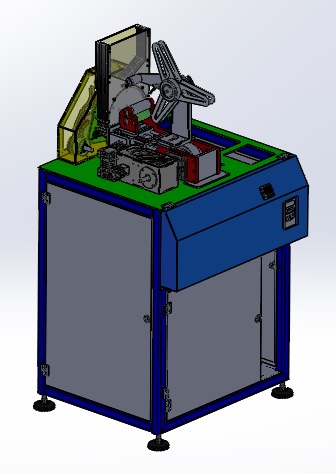

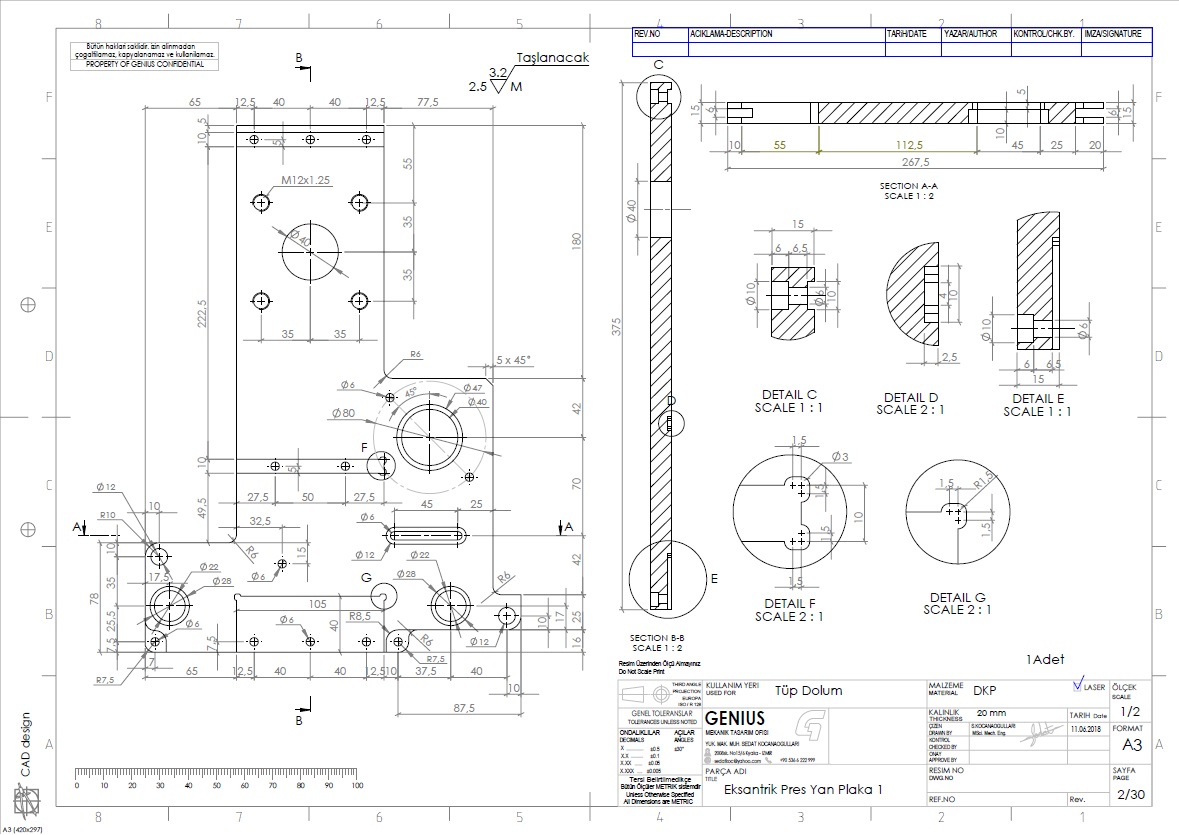

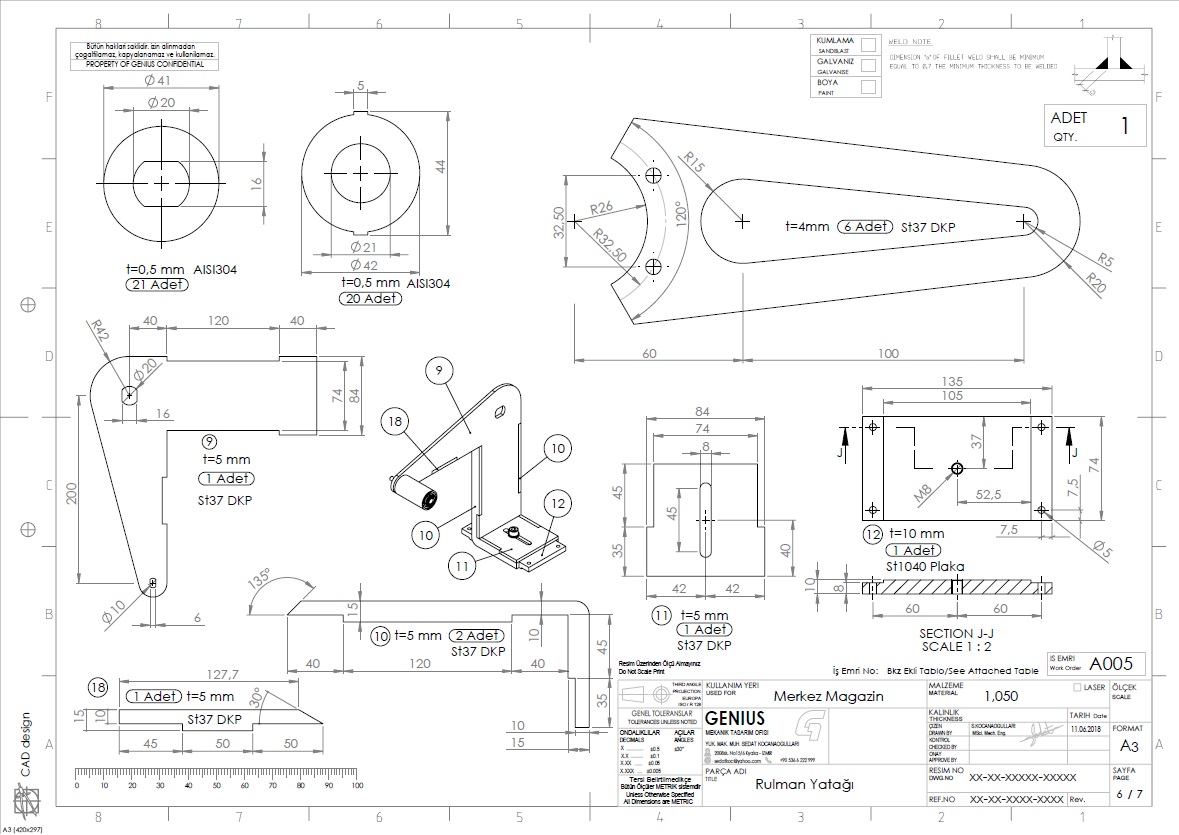

Bu çalışmada, EN ISO 11138 – 1-2-3 Uluslararası Standartlarına uygun tüp içerisinde biyolojik indikatör setini birleştirmek için tam otomatik bir mekanizma tasarlanmıştır. Müşteri, küçük hacimde butik üretim yapabilecek, Step, servo elektromekanik sistemler içermeyen, Elektronik sürücü, sensör vs donanım vs komplike yazılım kullanmadan, non-steril olarak çalışabilecek bir makine talebinde bulunduğu için proje tamamen mekanik bir tasarıma yöneldi.

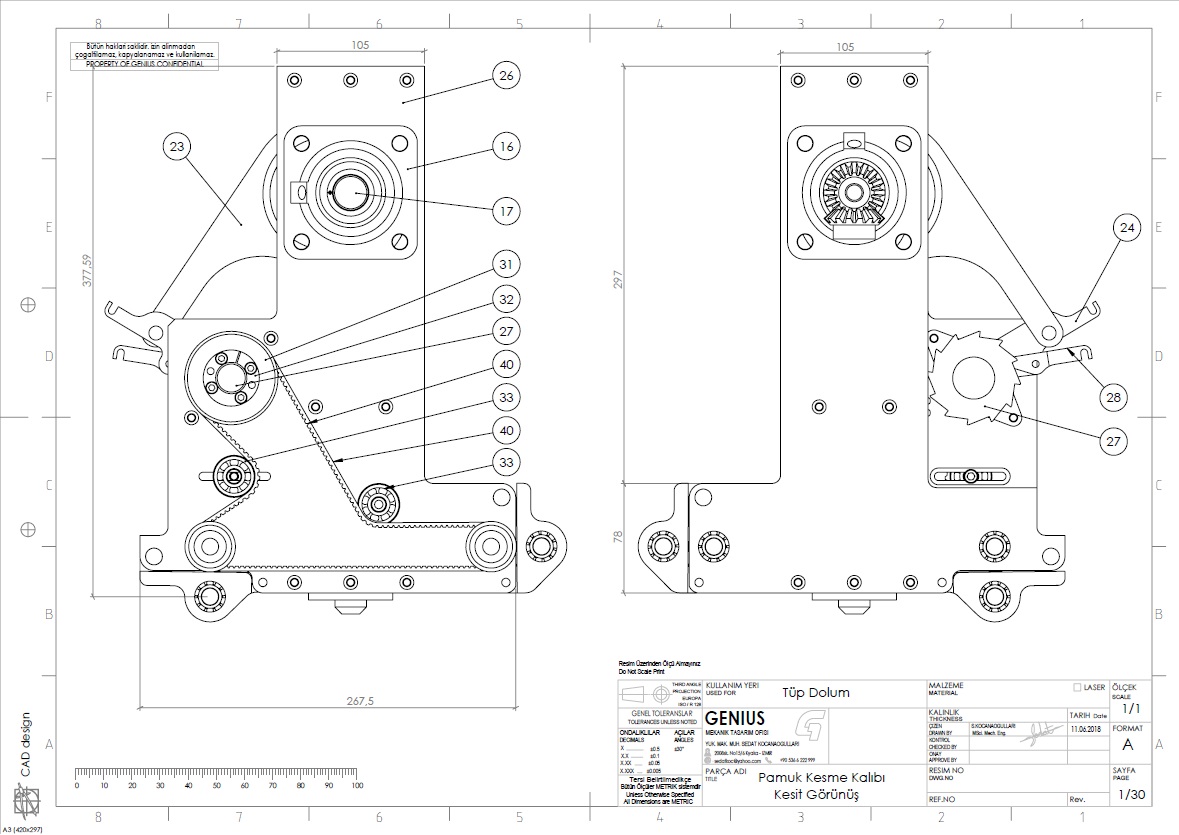

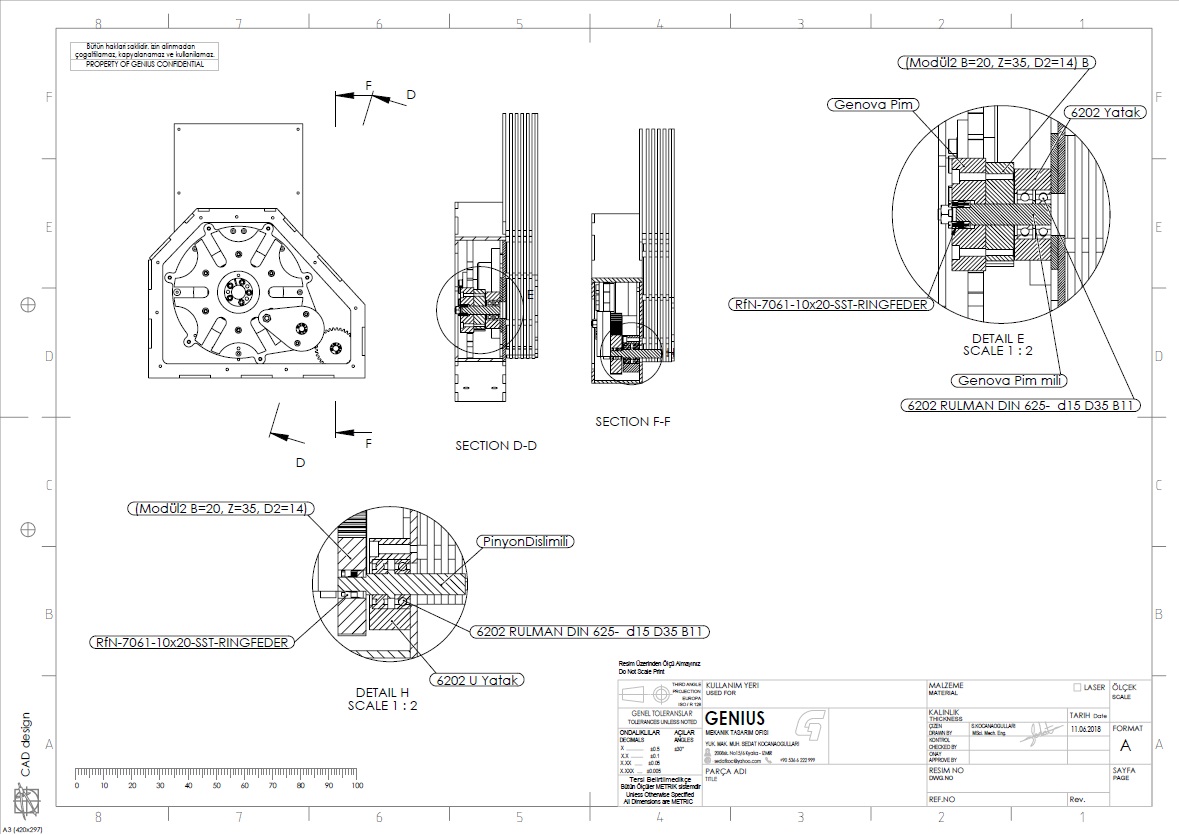

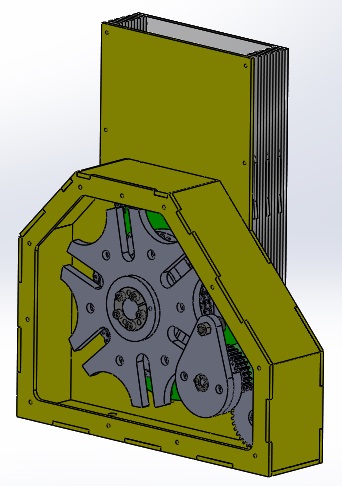

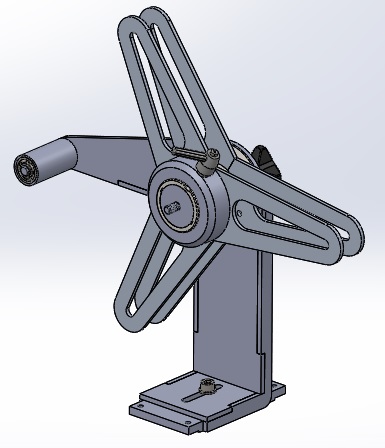

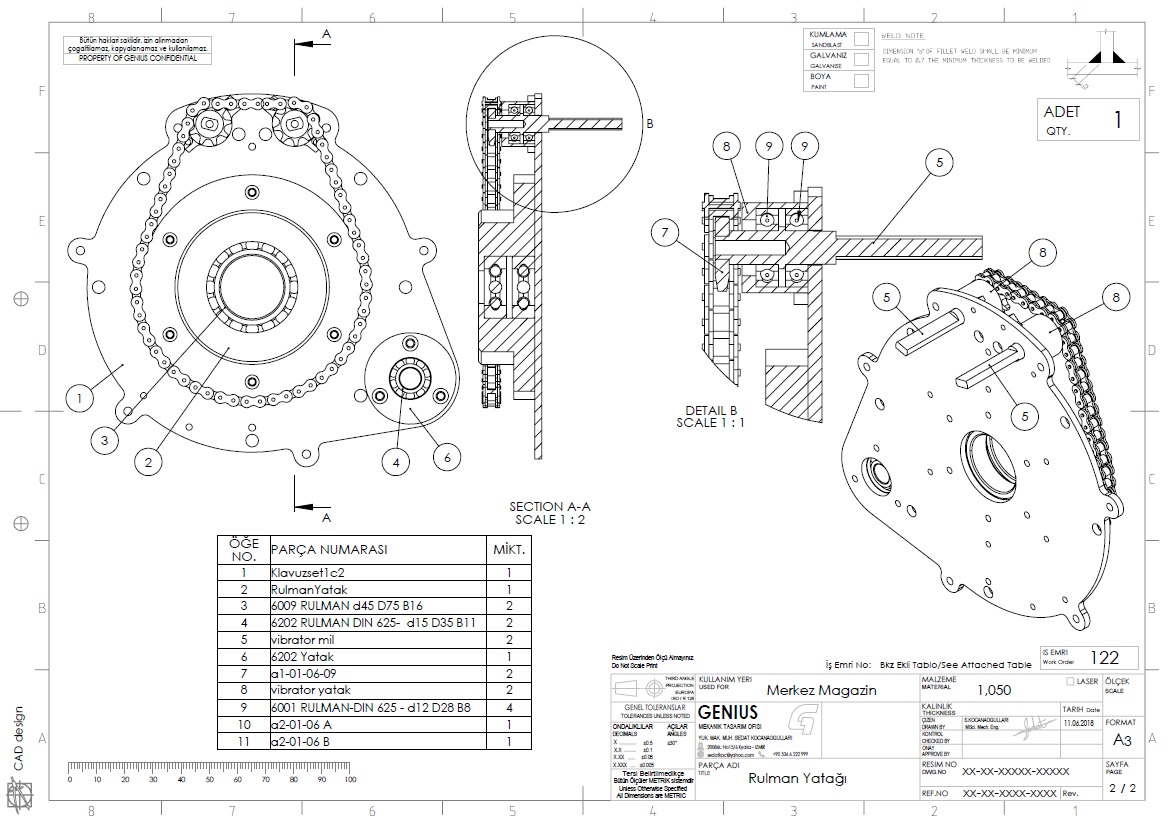

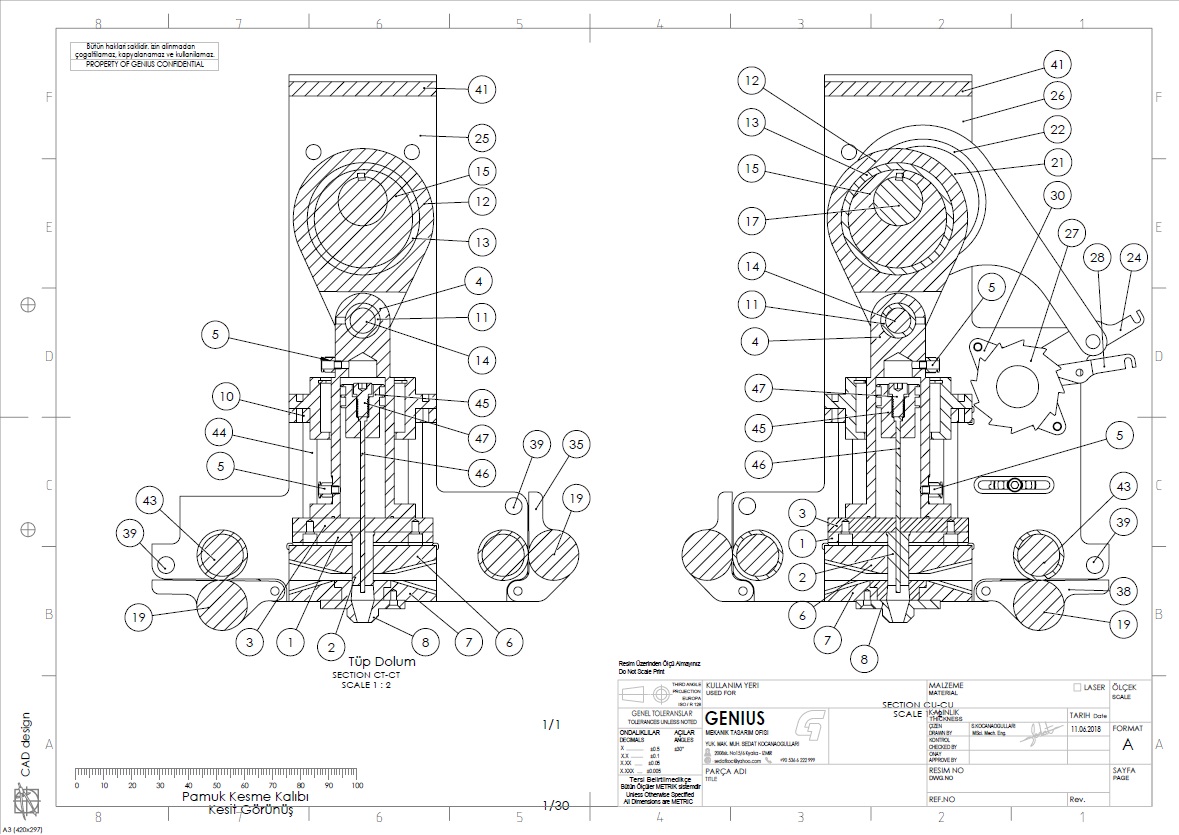

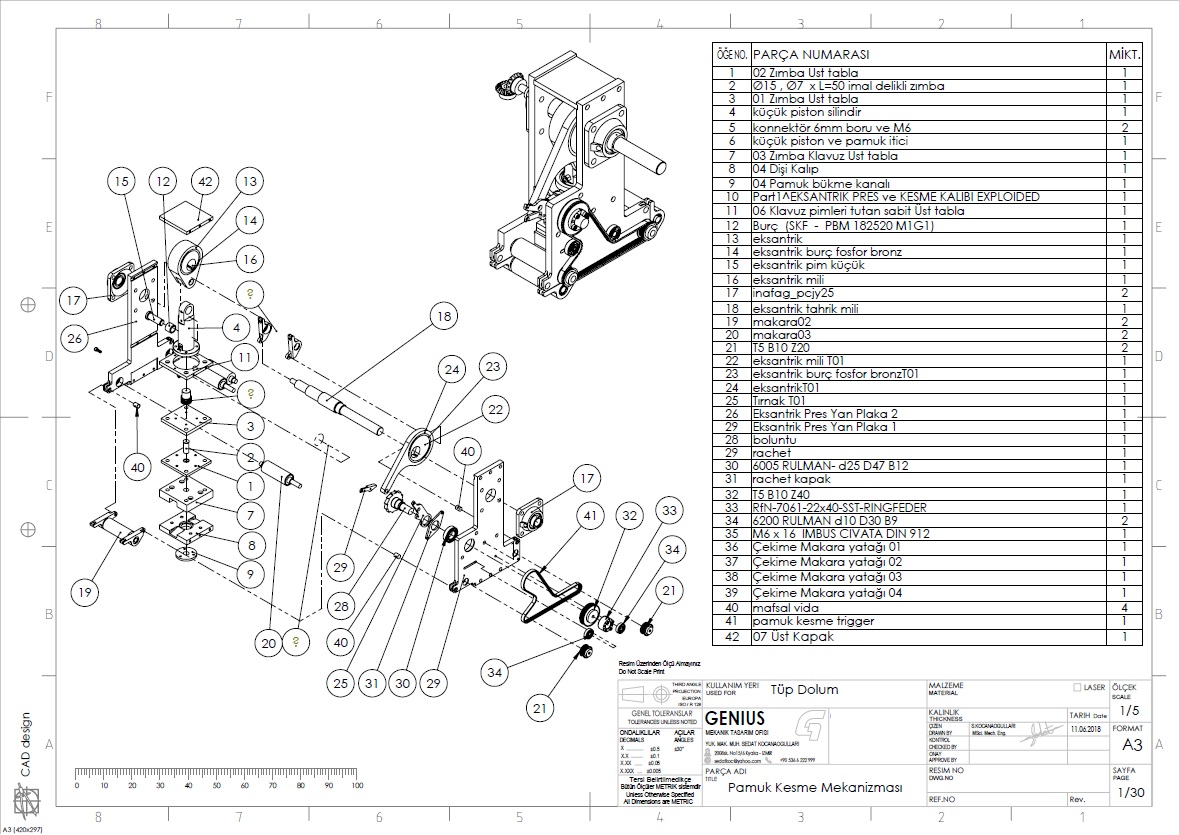

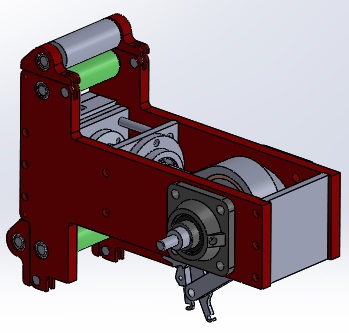

Projede önemli bir adım olan plastik tüp beslemesi tamamen mekanik olarak tek başına çalıştırıldı. Projenin ikinci önemli kısmı olan non-woven kumaşı adım çekebilen, istenen ebatta kesip ve tüp içerisine pnömatik itici ile beslemeyebilen progresiv tahrikli kesme kalıbı tasarlandı. Kesme ağzı toleransları için bir çok farklı dansitede kumaş denendi, istenilen kalınlığa sahip non vowen ürünü saçaklanmadan kesme işlemi başarıldı. Rulo açma mekanizması çalıştırıldı ve ayarlı gergi sistemi test edildi. Projenin son ayağı olan Kağıt kesme tasarımı bitirildi ancak COVID Salgın döneminde yatırımcı projeden desteğini çektiği için Fasılalı olarak 2,5 yıl süren Ar-Ge çalışmalarına son verildi.
